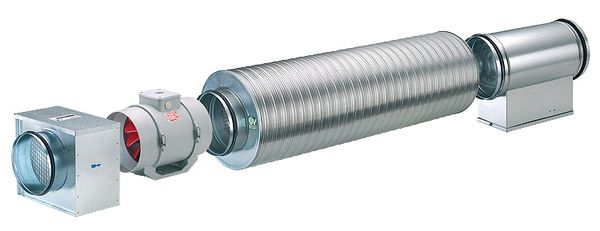

Канальные центробежные вентиляторы серии LINEO представляют собой высококачественные канальные центробежные вентиляторы производства компании Vortice, предназначенные для удаления воздуха через воздуховоды и вентиляционные каналы.
Двигатель имеет две рабочих скорости (минимальную и максимальную), устройство тепловой защиты и шариковые подшипники, которые гарантируют, по меньшей мере 30000 часов непрерывной безотказной работы и низкий уровень шума.
Рабочее колесо сбалансировано на валу двигателя. Корпуса всех моделей выполнены из стойкой к атмосферным воздействиям пластичной смолы V0, гарантирующей высшую степень пожаробезопасности и малошумность.
Все вентиляторы являются брызгозащищенными – класс защиты IPX44, имеют питание от сети 220В и рабочую температуру до +60oC. Они идеально подходят для вентиляции ванных комнат, душевых, туалетов, подсобных помещений, ресторанов, кафе, кинозалов, цехов, офисов. Компактные внешние размеры способствуют монтажу вентилятора в ограниченном пространстве.
Вращающаяся клеммная коробка обеспечивает удобное подключение. Положение вентилятора в пространстве может быть любым.
При правильном применении вентилятора производителем гарантируются долговечность и максимальная производительность.
Различают следующие разновидности моделей
- Базовые модели: Вентилятор приводится в действие при подаче напряжения от внешнего выключателя. В комплект поставки входят кронштейны для монтажа.
- Модели с пониженной частотой вращения ротора двигателя (модели «Q»): Вентилятор приводится в действие при подаче напряжения от внешнего выключателя. За счет пониженной скорости вращения рабочего колеса мощность, производительность и напор вентилятора ниже, чем у базовых моделей. В комплект поставки входят кронштейны для монтажа.
- Модели с таймером (модели «T»): Таймер имеет заводскую установку на минимальный интервал в 3 минуты. Он может быть перенастроен на значение от 3 до 20 минут посредством подстроечного элемента. Вентилятор автоматически включается через несколько секунд после включения освещения и продолжает работать в течение установленного интервала времени после отключения освещения. Таймер может быть подключен к устройству переключения рабочих скоростей с помощью внешнего переключателя, не входящего в комплект поставки. В комплект поставки входит набор шурупов и дюбелей.

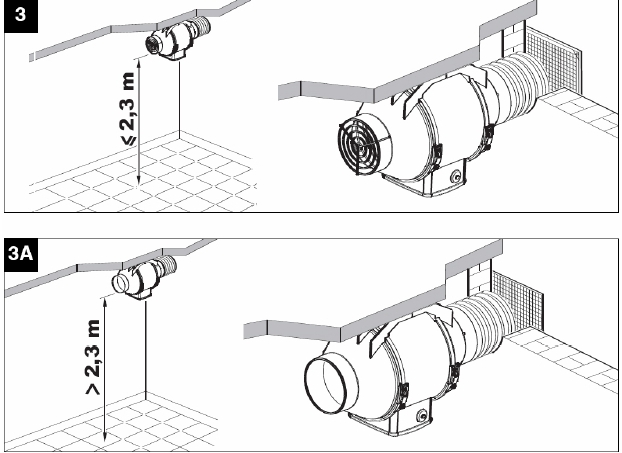

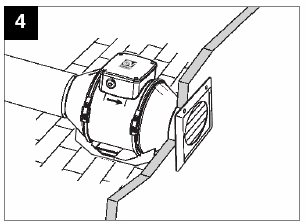

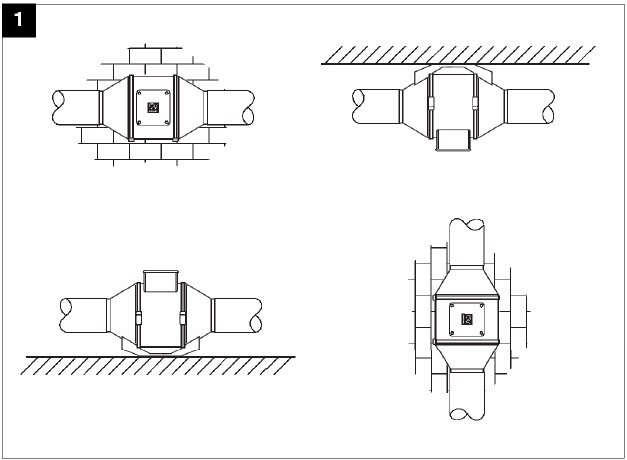

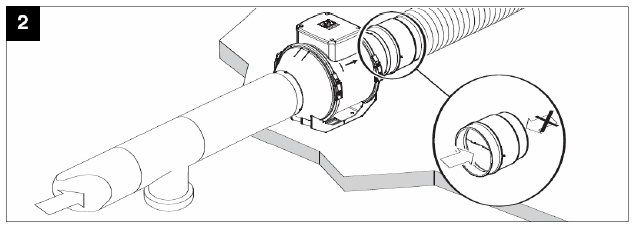

Варианты размещения вентиляторов
Технические характеристики вентиляторов Vortice LINEO
Наименование модели | Код модели | Мощность, Вт | Ток, А | Расход, м3/час | Давление, Па | Шум на расстоянии 3м, дБа | Масса, кг. |
---|---|---|---|---|---|---|---|
Lineo 100 Q VO | 17005VRT | 12-15 | 0.05-0.07 | 155-200 | 63.8-73.6 | 29.4-37.9 | 1.25 |
Lineo 100 T VO | 17021VRT | 20-23 | 0.09-0.11 | 180-255 | 127.5-161.9 | 30.7-39.4 | 1.8 |
Lineo 100 VO | 17001VRT | ||||||
Lineo 125 T VO | 17022VRT | 25-33 | 0.11-0.15 | 250-365 | 127.5-166.8 | 33.9-43.0 | 1.8 |
Lineo 125 VO | 17002VRT | ||||||
Lineo 150 T VO | 17023VRT | 40-58 | 0.18-0.26 | 385-550 | 206.0-264.9 | 41.4-50.5 | 2.4 |
Lineo 150 VO | 17003VRT | ||||||
Lineo 160 T VO | 17024VRT | 41.7-50.8 | |||||
Lineo 160 VO | 17004VRT | ||||||
Lineo 200 Q T VO | 17028VRT | 45-75 | 0.22-0.37 | 700-950 | 127.5-284.5 | 39.6-49.0 | 3.7 |
Lineo 200 Q VO | 17007VRT | ||||||
Lineo 200 VO | 17006VRT | 98-145 | 0.43-0.64 | 790-1060 | 284.5-323.7 | 48.8-55.1 | |
Lineo 250 Q T VO | 17029VRT | 85-110 | 0.40-0.50 | 720-990 | 333.5-519.9 | 49.1-56.2 | 7.0 |
Lineo 250 Q VO | 17027VRT | ||||||
Lineo 250 VO | 17009VRT | 110-180 | 0.48-0.78 | 990-1350 | 353.2-519.9 | 51.4-59.1 | |
Lineo 315 VO | 17010VRT | 200-300 | 0.90-1.32 | 1740-2300 | 426.7-735.8 | 50.6-63.4 | 11.3 |

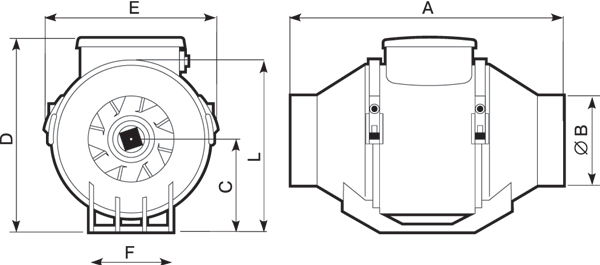

Габаритные размеры
Наименование модели | A | B | C | D | E | F | L |
---|---|---|---|---|---|---|---|
Lineo 100 Q VO | 231 | 96 | 82 | 174 | 156 | 95 | 152 |
Lineo 100 VO | 303 | 96 | 101.5 | 211 | 188.5 | 90 | 189 |
Lineo 125 VO | 258 | 122 | |||||
Lineo 150 VO | 294 | 146 | 112.5 | 234 | 214.5 | 110 | 212 |
Lineo 160 VO | 272.5 | 156 | |||||
Lineo 200 VO, Lineo 200 Q VO | 300 | 196 | 125.5 | 260.5 | 234.5 | 140 | 235 |
Lineo 250 VO, Lineo 250 Q VO | 385 | 247 | 152.5 | 317 | 300 | 176.5 | 292 |
Lineo 315 VO | 448 | 312 | 188.5 | 392.5 | 361.5 | 220.5 | 359 |
